1.評定施焊單位是否有能力焊出符合相關國家或行業標準、技術規范所要求的焊接接頭。

2.驗證施焊單位所擬訂的焊接工藝指導書是否正確。

3.為制定正式的焊接工藝指導書或焊接工藝卡提供可靠的技術依據。

4.考核焊工能力。

1、適用于鍋爐，壓力容器，壓力管道，橋梁，船舶，航空航天，核能以及承重鋼結構等鋼制設備的制造、安裝、檢修工作。

2、適用于氣焊，焊條電弧焊，鎢極氬弧焊，熔化極氣體保護焊，埋弧焊，等離子弧焊，電渣焊等焊接方法。

1、擬定預備焊接工藝指導書 （Preliminary Welding Procedure Specification，簡稱PWPS)

2、施焊試件和制取試樣

3、檢驗試件和試樣

4、測定焊接接頭是否滿足標準所要求的使用性能

5、提出焊接工藝評定報告對擬定的焊接工藝指導書進行評定

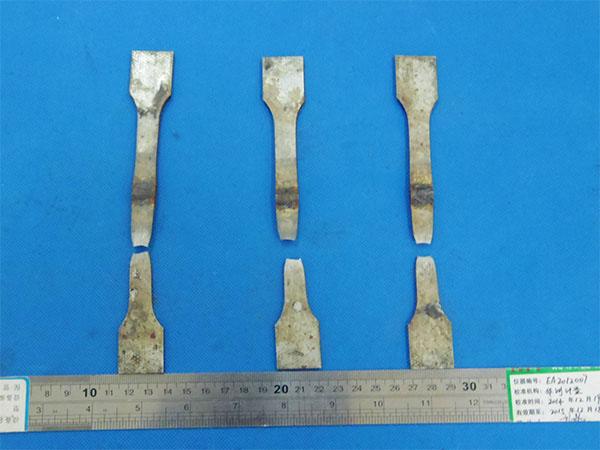

拉伸檢測

全焊透的對接焊縫。

對接接頭橫向拉伸試驗的試樣和試驗應符合GB/T2651規定。

對于外徑大于50mm的管子，應去除兩面多余的焊縫金屬，使得試樣厚度與管壁厚度相同。

對于外徑小于或等于50mm的管子，采用較小管子的整個截面時，允許保管管子內表面的焊縫余高。

除非試驗之前另有規定，試樣的拉伸強度一般不低于母材的下限值。

對于異種母材的接頭，拉伸強度一般不得低于較低強度母材的下限值。

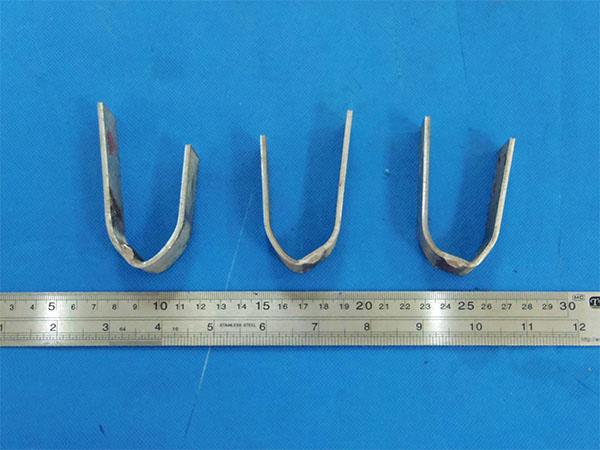

彎曲試驗

全焊透的對接焊縫。

對接接頭彎曲試驗的試樣和試驗應符合GB/T2653規定。

厚度小于12mm時，應做兩個正彎和兩個背彎試驗，當厚度大于或等于12mm時，建議用四個側彎代替兩個正彎和兩個背彎試驗。

對于板子的異種鋼或異種成分對接接頭，可以采用一個縱向背彎或一個縱向正彎試樣代替四個橫向彎曲試驗。

彎頭的直徑應為試樣厚度的四倍，延伸率大于（或等于）20%的母材，彎曲角度應為180°。

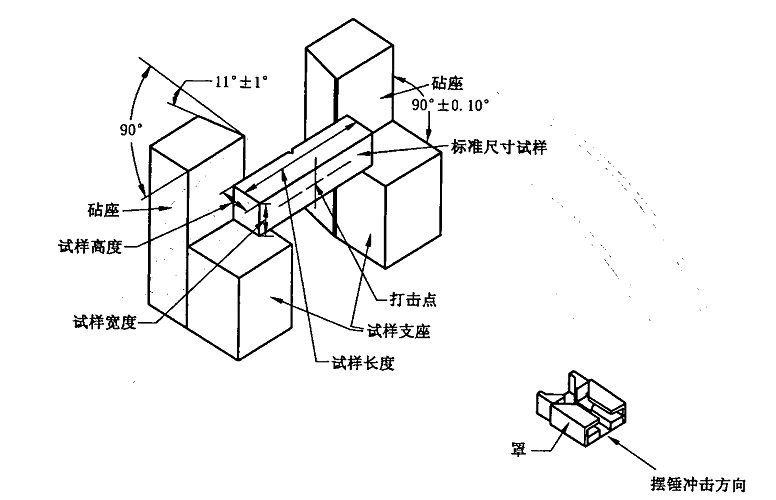

沖擊試驗

全焊透的對接焊縫。

沖擊試樣和試驗應符合相關標準（GB/T2650）的要求。

沖擊試驗一般采用V型缺口試樣，缺口可以開在焊縫金屬或熱影響區上。

VWT型試樣表示缺口開在焊縫金屬，VHT型試樣表示缺口開在熱影響區。

試樣應在母材表面2mm以下沿焊縫垂直截取。每個規定部位，各截取一組（3個）試樣。

熱影響區缺口應距離融合線1~2mm，焊縫金屬缺口則開在焊縫中心線上。

厚度大于50mm時，應取兩組附加試樣，一組取自焊縫金屬，一組取自恰好位于中間厚度的熱影響區或焊縫根部。

除非應用標準另有要求，沖擊功一般應符合對應的母材標準，每組三個試樣的平均值應滿足規定的要求，單個值可以低于規定的最低平均值，但不得低于該數值的70%。

對于異種剛接頭，應采用每側母材熱影響區的試樣進行沖擊試樣。

用一個試件評定多個焊接方法時，沖擊試樣應取自每個焊接的焊縫金屬和熱影響區。

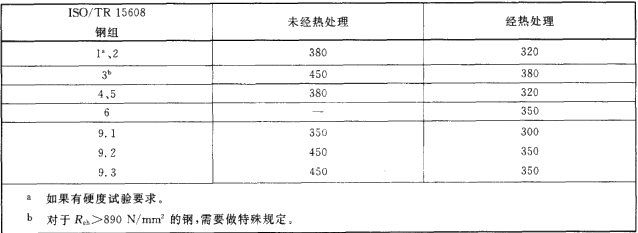

硬度測試

全焊透的對接焊縫、T型接頭、支接管、角焊縫等。

硬度試樣應按有關標準進行。為了測量和記錄焊接接頭的硬度分布，壓痕應打在焊縫、熱影響區和母材上。厚度小于5mm的材料，應在表面2mm處打一排壓痕。厚度超過5mm的材料，應在焊接接頭的上下表面2mm處各打一排壓痕。雙面焊縫、角焊縫和T型接頭對接焊縫?？稍诟繀^(qū)域增加一排壓痕。

每排壓痕應至少包裹三個下列區域的硬度測試點：1.焊縫；2.熱影響區；3.母材

無損探傷

X射線檢驗：全焊透的對接焊縫、T型接頭、支接管等。

超聲波檢測技術：全焊透的對接焊縫、T型接頭、支接管等。超聲檢測技術等級分為A、B、C三個檢測級別。超聲檢測技術等級選擇應符合制造、安裝、在用等有關規范、標準及設計圖樣規定。

母材檢測的要點如下：

檢測方法：接觸式脈沖反射法，采用頻率2MHz～5MHz的直探頭，晶片直徑10mm～25mm。

檢測靈敏度：將無缺陷處第二次底波調節為顯示屏滿刻度的100%。

凡缺陷信號幅度超過顯示屏滿刻度20%的部位，應在工件表面作出標記，并予以記錄。

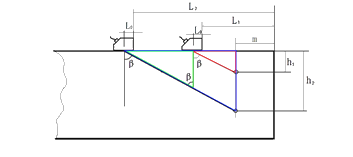

缺陷位置的測定：水平定位法

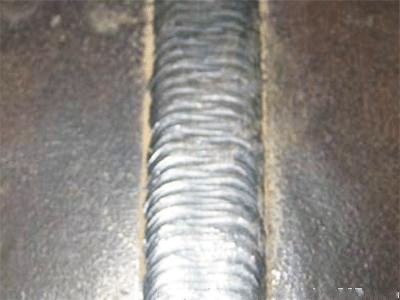

表面裂紋檢測

測試范圍：全焊透的對接焊縫、T型接頭、支接管、角焊縫等。

表面裂紋的定義：縫中原子結合遭到破壞,形成新的界面而產生的縫隙稱為裂紋。

裂紋的分類：根據裂紋尺寸大小，分為三類:(1)宏觀裂紋:肉眼可見的裂紋。(2)微觀裂紋:在顯微鏡下才能發現。(3)超顯微裂紋:在高倍數顯微鏡下才能發現,一般指晶間裂紋和晶內裂紋。

表面裂紋檢測方法：1.滲透法；2.磁粉法

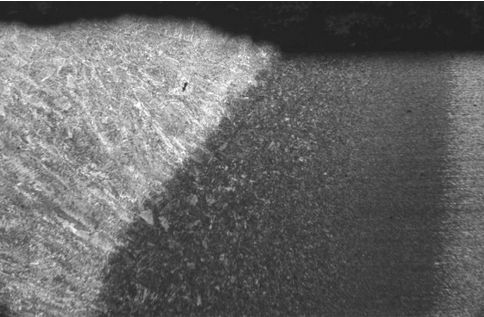

低倍金相測試

測試范圍：全焊透的對接焊縫、T型接頭、支接管等。

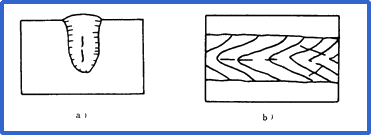

金屬材料焊接成型的過程中，焊接接頭的各區域經受了不同的熱循環過程， 因而所獲得的組織也有很大的差異，從而導致機械性能的變化。對焊接接頭進行金相分析，是對接頭性能進行分析和鑒定的一個重要手段，它在科研和生產中已得到了廣泛的應用。焊接接頭的金相分析包括宏觀和顯微分析兩方面。

管線鋼的焊接接頭組織分析

管線鋼主要是指用于焊接輸送石油、天然氣的大口徑鋼管用熱軋卷板或?qū)捄癜濉，F(xiàn)代管線鋼屬于低碳或超低碳的微合金化鋼，是高技術含量和高附加值的產品。

由于管線鋼的低碳或超低碳微合金化，它的焊接接頭的組織變化仍然屬于前面討論的范疇，同樣存在熔合區、過熱區、正火區和不完全重結晶區。

SY∕T4103（相當于API 1104)

NB/T47014《承壓設備用焊接工藝評定》

SY∕T0452《石油輸氣管道焊接工藝評定方法》（注：供石油，化工工藝評定）

JGJ81《建筑鋼結構焊接技術規程》（注：公路橋梁工藝評定可參照?qǐng)?zhí)行）

GB50236－98《現場設備，工業管道焊接工程施工及壓力管道工藝評定》

《蒸汽鍋爐安全技術監察規程（1996）》注：起重行業工藝評定借用此標準

ISO15614-1鋼的電弧焊和氣焊∕鎳和鎳合金的電弧焊

ISO15614-2鋁和鋁合金的電弧焊

ISO15614-3鑄鐵電弧

ISO15614-4鑄鋁的修補焊

ISO15614-5鈦和鈦合金的電弧焊∕鋯和鋯合金的電弧焊

ISO15614-6銅和銅合金的電弧焊

ISO15614-7堆焊

ISO15614-8管接頭和管板接頭的焊接

EN 288 或ISO 15607 - ISO 15614系列標準

AWS

D1.3-98薄板鋼結構焊接規程

D1.6:1999不銹鋼焊接

D1.1∕D1.1M:2005鋼結構焊接規程

D1.2∕D1.2M:2003鋁結構焊接規程

D1.5∕D1.5M:2002橋梁焊接

D14.3∕D14.3M:2005起重機械焊接規程
