SLQ-5000A大電流發生器使用說明

概述

SLQ-5000A系列大電流升流器是根據電力部門和工礦企業在電氣設備試驗.如：各種開關、電流互感器和其它電器設備作電流負載試驗及溫升試驗而專門設計制造的專用設備。

本系列產品視產品體積、重量采用一體式、分體式結構，具有輸出

電流無極調整，電流上升平衡、負荷變化范圍大、并采用0.5級互感器，

數字顯示，外形美觀，工作可靠、操作簡便、安全等特點。是工礦企業

進行升流或溫升試驗較理想的設備。

主要技術參數

1、調壓器額定容量：30KVA

2、升流器額定容量：25KVA

3、升流器額定輸入電壓：220V

4、升流器額定輸出電流：5000A可調

5、升流器額定輸出電壓：5V

6、阻抗電壓<8%

7、空載電流<6%

8、結構形式：分體

9、運行時間：≤2H

二、使用環境

1、工作電源：220V

2、環境溫度：一10℃一40℃

3、產品周圍應無嚴重影響變壓器絕緣的氣體蒸氣，化學性沉積灰塵、污垢及其它爆炸性介質的場所。

三、使用方法及注意事項

1、儀器必須有良好接地。

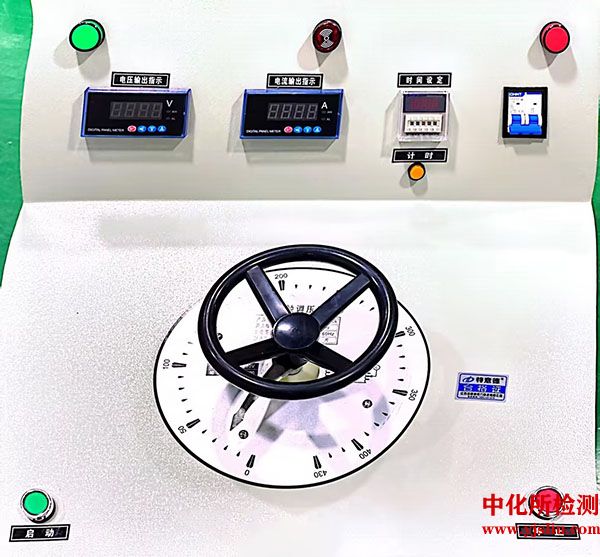

2、接通電源，打開開關，紅色指示燈亮，此時升流器等待升流。

3、順時針均勻旋轉調壓器，注意操作臺上輸出電流指示直到所需的大電流。

4、試驗過程中，一旦發現不正常現象，應立即切斷電源，查明原因后再進行試驗。

5、試驗完畢，必須將調壓器回零，按空氣開關切斷電源，切斷工作電源，方向拆除試驗接線，以保證安全。
