因業(yè)務(wù)調(diào)整，部分個人測試暫不接受委托，望見諒。

詳解夾層結(jié)構(gòu)滾筒剝離強度的試驗原理、試驗設(shè)備、試樣、狀態(tài)調(diào)節(jié)、試驗步驟、計算、試驗結(jié)果及試驗報告等。GB/T 1457-2005適用于夾層結(jié)構(gòu)中面板與芯子間膠接的剝離強度測定，也適用于選用膠粘劑的其他組合件的剝離強度測定。蜂窩鋁板滾筒剝離試驗機能做蜂窩板、鋁蜂窩板、蜂窩鋁板、鋁蜂窩芯材等材料的滾筒剝離，平壓試驗，系統(tǒng)拉剪試驗等力學試驗之精密設(shè)備。

夾層結(jié)構(gòu)滾筒剝離強度標準

HG2369-92 GB/T17200-1997HB 5443-90,GB/T 1455-2005,GB/T 1453-2005,GB/T 1457-2005等測試標準

夾層結(jié)構(gòu)滾筒剝離強度的試驗原理

用帶凸緣的筒體從夾層結(jié)構(gòu)中剝離面板的方法來測定面板與芯子膠樓的抗剝離強度。面板一頭連接在簡體上，一頭連接上夾具，凸緣連接加載帶，拉伸加載帶時，筒體向上滾動，從而把面板從夾層結(jié)構(gòu)中剝離開 。凸緣上的加載帶與筒體上的面板相差一定距離，夾層結(jié)構(gòu)滾筒剝離強度實為面板與芯子分 離的單位寬度上的抗剝離力矩 。

夾層結(jié)構(gòu)滾筒剝離強度的試驗設(shè)備

5.1試驗機應(yīng)符合 GB/ T 1446一2005 第 5 章的規(guī)定 。

5.2 上升式滾簡夾具見圖 1。滾簡直徑為100 mm 士 0.10 mm ，滾筒凸緣直徑為125 mm ::f:O. 10 mm; 加載帶為柔韌的鋼帶或索;滾筒用鋁合金材料制，質(zhì)量不超過1. 5 KG。

5.3 滾筒應(yīng)沿軸平衡，用加工減輕孔或平衡塊來平衡。

5.4 加載速度為 (20~30)mm / min ，仲載試驗時，如載速度為25 mm/ min 。

5.5 試驗環(huán)境條件按 GB/ T 1446-2005 第 3 章規(guī)定。

夾層結(jié)構(gòu)滾筒剝離強度試驗條件

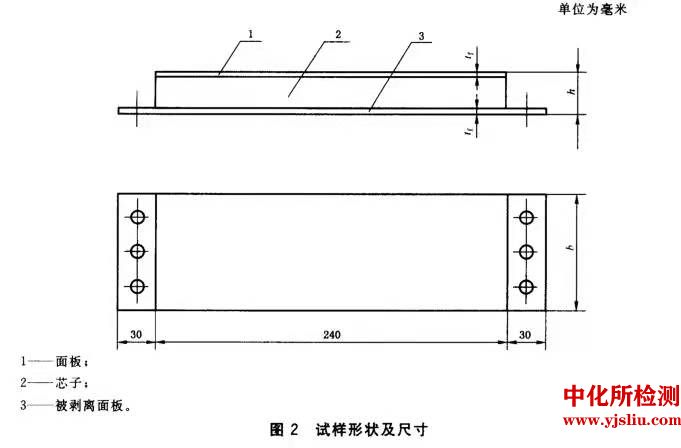

6. 1 試樣形狀及尺寸見圖 2 ,厚度h 與夾層結(jié)構(gòu)制品厚度相同;當制品厚度未確定時‘可以取 20 mm ， 面極厚度 tf 小于或等于 1 mm 。

6. 1.1 對于泡沫塑料、輕木等連續(xù)芯子，試樣寬度 為 60mη，當恪子邊長或波距較大時(格子邊長大于8mm ，波距大于20 mm) ，試樣寬度為80 mm。

6.2 對于正交各向異性夾層結(jié)構(gòu)，試樣應(yīng)分縱向和橫向兩種。

6.3 對于濕法成型的夾層結(jié)構(gòu)制品，試樣應(yīng)分剝離上面板和下面極兩種。

6.4 用作空白試驗的面板試樣，其材料、寬度、厚度應(yīng)與相應(yīng)的夾層結(jié)構(gòu)試樣的面板相同。注:空白試驗是指上升式滾筒對單面板進行試驗，以獲得克服面板彎曲和滾筒上升所需的抗力載荷。

6.5 試樣數(shù)按 GB/丁 1446-2005 中 4.3 的規(guī)定。

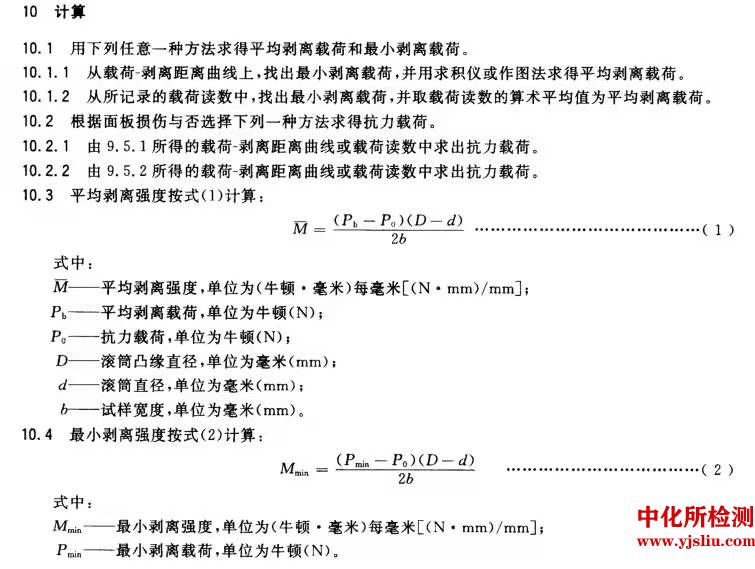

夾層結(jié)構(gòu)滾筒剝離強度計算
